活动隔断的基本构造

发布时间:2020-01-17来源:广成隔断

  01.百变的“活动隔断”体系





  我们通常接触到的活动隔断包括旋转隔断,轨道隔断,折叠隔断或者屏风等等,而这些隔断和我们通常在装饰施工中做的通过钢结构件焊接的固定隔断不同,移动隔断很重要的是它的五金构件。

  作为设计师,我们的工作中经常需要和各种厂家打交道,也需要为客户推荐产品,搭配产品。

  而在这其中,五金系统又是独立于家具等很重要的体系,设计师通过了解五金的用途和配置,将对精细化定制设计有更好的把控能力。

  02.如何简单理解折叠、导轨、旋转隔断的构造?

  经常会有门类厂家针对客户和设计师群体做产品的博览会,通常会有精致的结构件模型讲解,看大这样复杂的构造我的心理是很恐怖的,不得不说构造太复杂了。

  其实,面对这样复杂的构造,我们只需要稍稍简化就可以很方便的理解,如下图所示:

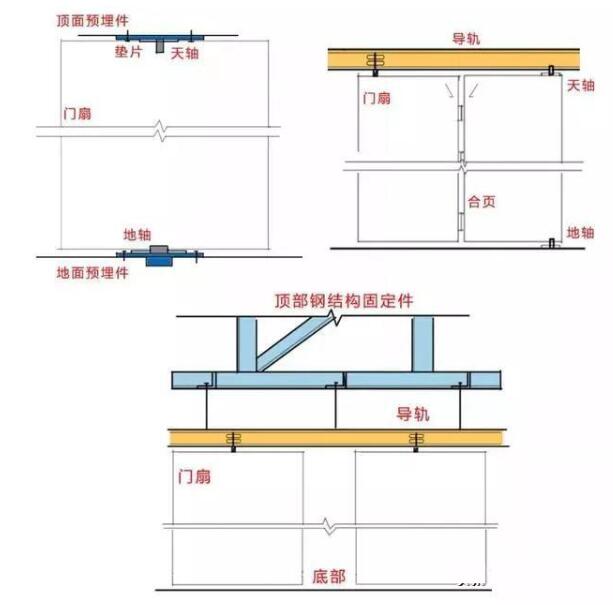

  △构造示意图

  03.隔断旋转的终极秘密——天地轴

  旋转门和旋转隔断的是通过地弹簧和天地轴来实现旋转的,我们先来简要的看看它们的通用构造做法:

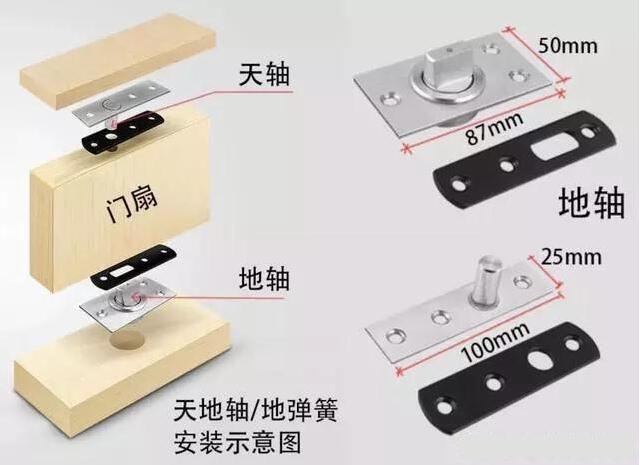

  △地弹簧安装示意图

  天轴是在上部连接门框和门扇的配件,由一个固定在门扇上的可以用螺栓调节的插销式的轴和一个固定在门扇的轴套组成。

  天轴地轴可以适用于几乎所有木制、钢制、铝合金门和使用玻璃门夹的无边框玻璃门。

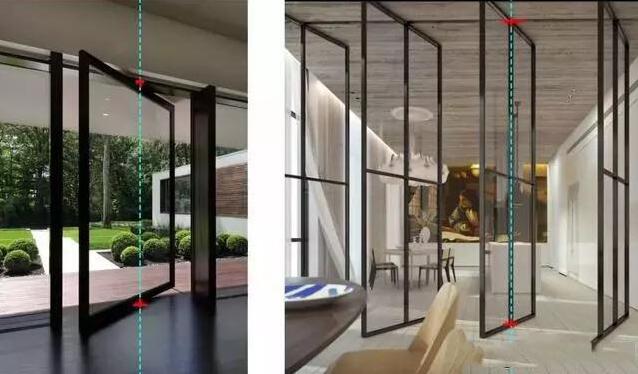

  从轴心位置的不同,天地轴又分为偏心轴和正(中)心轴,偏心轴常用于室内装饰门或者装饰隔断,正心轴则常用于一些固定家具,固定旋转屏风等等。

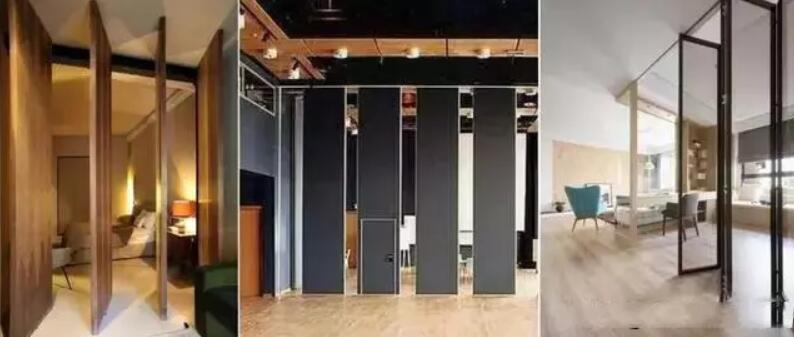

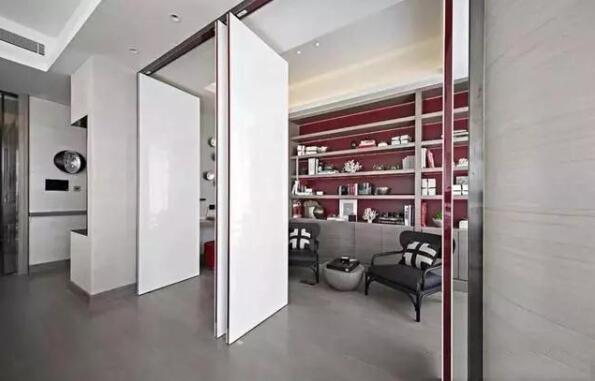

  △偏心转轴隔断

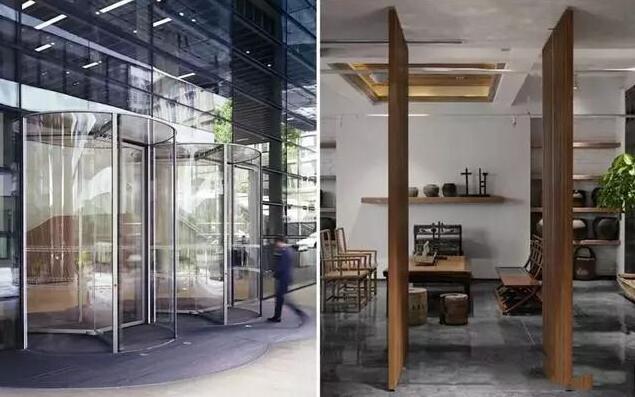

  △中心转轴隔断

  图纸表达:

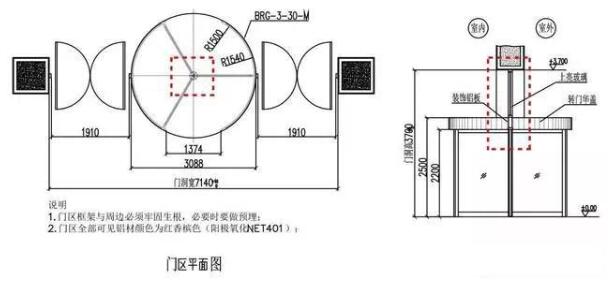

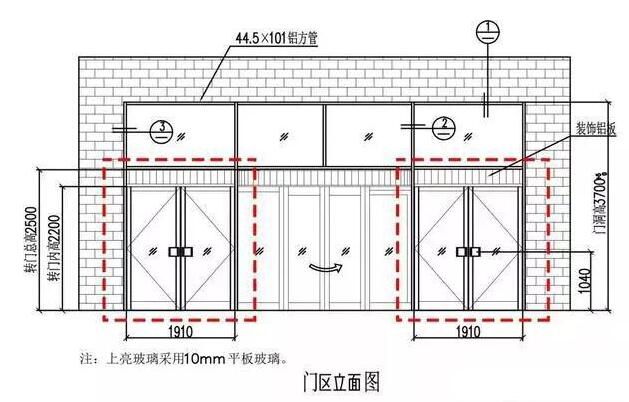

  △旋转门立面图

  △旋转门平面图

  04.能移动还能“藏”的隔断怎么实现?

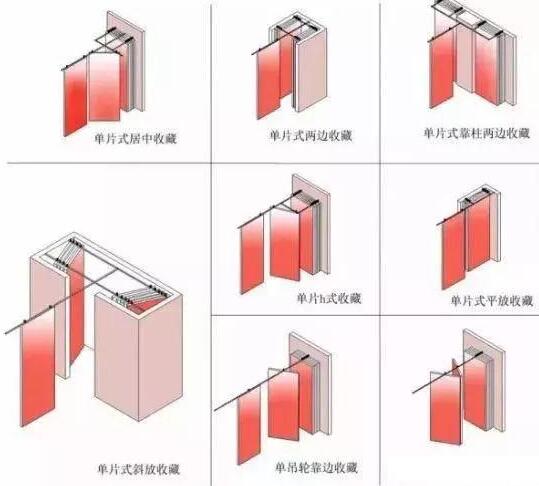

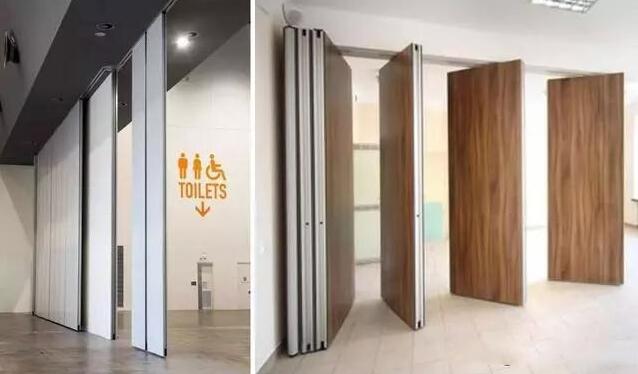

  △单双片活动隔断示意图

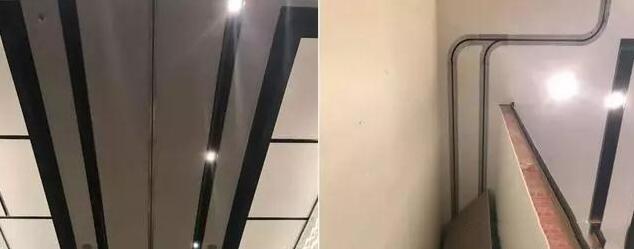

  这种在宴会厅中经常看到的高隔断可以实现移动和藏的功能原因主要是来自它顶部的导轨和灵活的组合形式,其基本的导轨构造如图下所示:

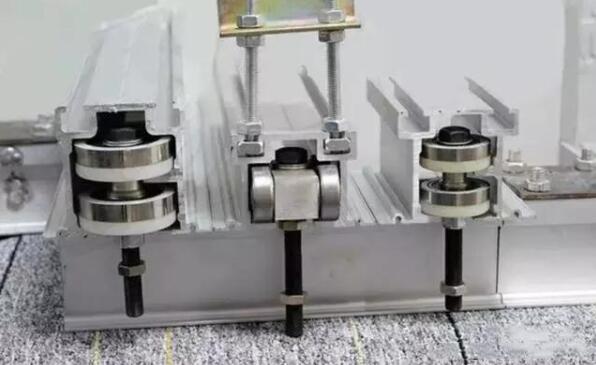

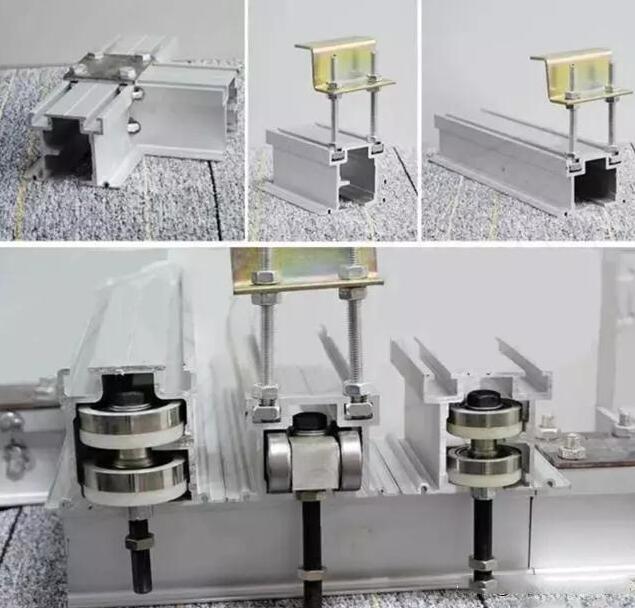

  △导轨构造

  1) 活动隔断(导轨型)图纸表达:

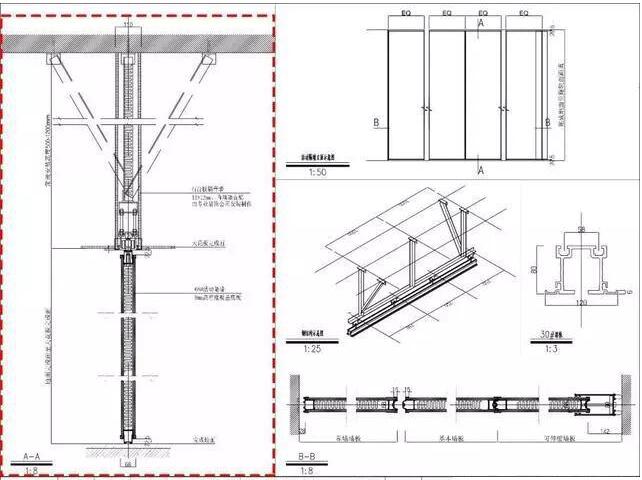

  △厂家专业图纸

  施工现场:

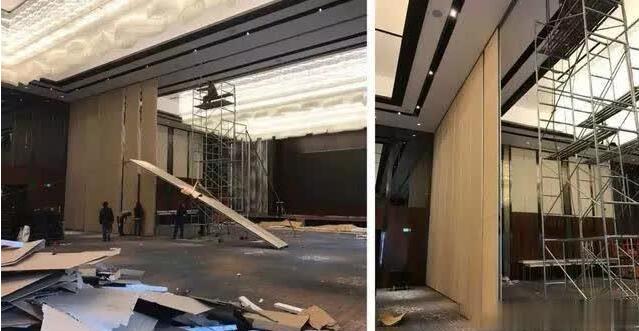

  △现场吊装

  2) 折叠隔断:

  当我们学会了前面的两种隔断的五金构造,再看到折叠门是不是有似曾相识的感觉?

  我们看了旋转门所用到的天地轴,活动隔断用到的滑轨和滚轮,那么如果将这两种五金构造加上门扇合页组合在一起会是什么效果呢?

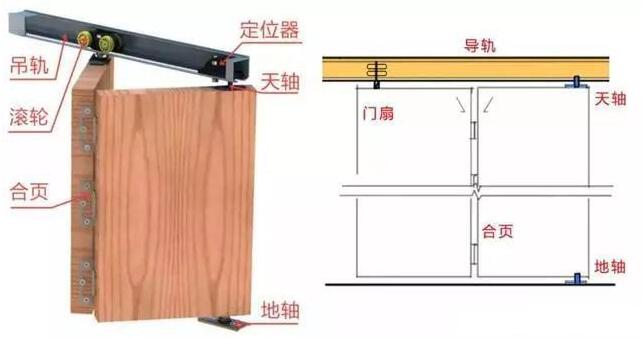

  没错,就是下面我们看的折叠门的基本构造:

  折叠门五金

  △折叠玻璃门构造

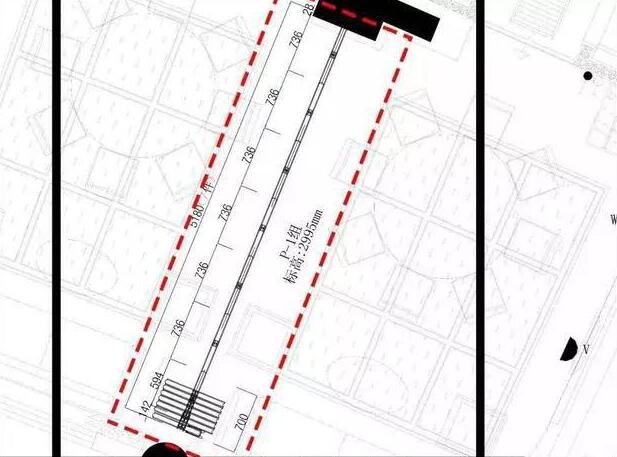

  折叠门案例图纸表达:

  △厂家专业图纸
